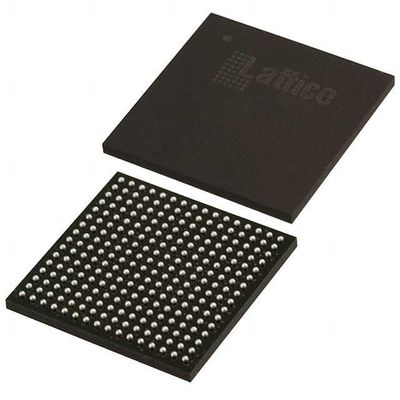

LCMXO2-4000HC-4FTG256C Field Programmable Gate Array FPGA IC 206 94208 4320 256-LBGA
TYPE | Deskripsi |
Kategori | Sirkuit terintegrasi (IC) |
Tertanam | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Seri | MachXO2 |
Kemasan | Tray |
Jumlah LAB/CLB | 540 |
Jumlah elemen logika/sel | 4320 |
Total Bits RAM | 94208 |
Jumlah I/O | 206 |
Tegangan - Pasokan | 2.375V ~ 3.465V |
Tipe pemasangan | Permukaan Gunung |
Suhu operasi | 0°C ~ 85°C (TJ) |
Paket / Kasus | 256-LBGA |
Paket Perangkat Pemasok | 256-FTBGA (17x17) |
Nomor produk dasar | LCMXO2-4000 |
Fitur dariLCMXO2-4000HC-4FTG256C
• I/O mendukung hot socketing
• Penghentian diferensial pada chip
• Mode tarik-up atau tarik-down yang dapat diprogram
• Jam On-Chip Fleksibel
• Delapan jam utama
• Hingga dua jam tepi untuk antarmuka I/O kecepatan tinggi (hanya sisi atas dan bawah)
• Hingga dua PLL analog per perangkat dengan sintesis fraksi-n frekuensi
Rentang frekuensi input yang luas (7 MHz sampai 400 MHz)
• Tidak mudah berubah, dapat dikonfigurasi kembali secara tak terbatas
• Instan-on ∙ daya dalam mikrodetik
• Solusi yang aman dengan satu chip
• Dapat diprogram melalui JTAG, SPI atau I2C
• Mendukung pemrograman latar belakang memori nonvolatile
• Opsional dual boot dengan memori SPI eksternal
• Rekonfigurasi TransFRTM
• Pembaruan logika di lapangan saat sistem beroperasi
• Dukungan tingkat sistem yang ditingkatkan
• Fungsi yang diperkuat pada chip: SPI, I2C, timer/counter
• Osilator on-chip dengan akurasi 5,5%
• TraceID unik untuk pelacakan sistem
• Mode One Time Programmable (OTP)
• Sumber daya tunggal dengan jangkauan operasi yang diperpanjang
• IEEE Standar 1149.1 batas scan
• Pemrograman dalam sistem yang sesuai dengan IEEE 1532
• Berbagai pilihan paket
• Opsi paket TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Pilihan paket jejak kecil
Sedikit 2,5 mm x 2,5 mm
• Migrasi kepadatan yang didukung
• Kemasan bebas halogen canggih
Deskripsi dariLCMXO2-4000HC-4FTG256C
Lattice menyediakan berbagai alat desain yang memungkinkan desain yang kompleks untuk diimplementasikan secara efisien menggunakan keluarga perangkat MachXO2.
Alat sintesis logika populer menyediakan dukungan perpustakaan sintesis untuk MachXO2.
output bersama dengan preferensi dan kendala yang ditentukan pengguna untuk menempatkan dan rute desain dalam perangkat MachXO2.
Klasifikasi Lingkungan & EksporLCMXO2-4000HC-4FTG256C
Atribut | Deskripsi |
Status RoHS | Sesuai dengan ROHS3 |
Tingkat Sensitivitas Kelembaban (MSL) | 3 (168 Jam) |
Status REACH | REACH Tidak terpengaruh |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
