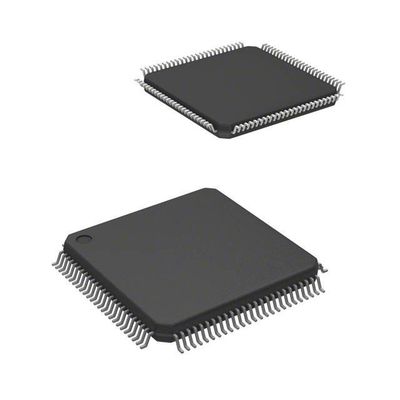

LCMXO2-256HC-4TG100I MachXO2 Field Programmable Gate Array (FPGA) IC 55 256 100-LQFP

LCMXO2-2000HC-4TG144C Integrated Circuit Chip FPGA 111 I/O 144TQFP

Fitur dariLCMXO2-256HC-4TG100I

• Buffer I/O yang Fleksibel dan Berkinerja Tinggi
• Programmable sysIO TM buffer mendukung berbagai antarmuka:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
 LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Input pemicu Schmitt, hingga 0,5 V histeresis
• I/O mendukung hot socketing
• Penghentian diferensial pada chip
• Mode tarik-up atau tarik-down yang dapat diprogram
• Jam On-Chip Fleksibel
• Delapan jam utama
• Hingga dua jam tepi untuk antarmuka I/O kecepatan tinggi (hanya sisi atas dan bawah)
• Hingga dua PLL analog per perangkat dengan sintesis fraksi-n frekuensi
Rentang frekuensi input yang luas (7 MHz sampai 400 MHz)
• Tidak mudah berubah, dapat dikonfigurasi kembali secara tak terbatas
• Instan-on ∙ daya dalam mikrodetik
• Solusi yang aman dengan satu chip
• Dapat diprogram melalui JTAG, SPI atau I2C
• Mendukung pemrograman latar belakang memori nonvolatile
• Opsional dual boot dengan memori SPI eksternal
• Rekonfigurasi TransFRTM
• Pembaruan logika di lapangan saat sistem beroperasi
• Dukungan tingkat sistem yang ditingkatkan
• Fungsi yang diperkuat pada chip: SPI, I2C, timer/counter
• Osilator on-chip dengan akurasi 5,5%
• TraceID unik untuk pelacakan sistem
• Mode One Time Programmable (OTP)
• Sumber daya tunggal dengan jangkauan operasi yang diperpanjang
• IEEE Standar 1149.1 batas scan
• Pemrograman dalam sistem yang sesuai dengan IEEE 1532
• Berbagai pilihan paket
• Opsi paket TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Pilihan paket jejak kecil
Sedikit 2,5 mm x 2,5 mm
• Migrasi kepadatan yang didukung
• Kemasan bebas halogen canggih

Deskripsi dariLCMXO2-256HC-4TG100I

Perangkat MachXO2 menyediakan fungsi pengeras yang umum digunakan seperti pengontrol SPI, I2
C controller dan timer/
MachXO2-640/U dan perangkat kepadatan yang lebih tinggi juga menyediakan User Flash Memory (UFM).
fungsi dan antarmuka UFM ke logika inti dan routing melalui antarmuka WISHBONE.
dapat diakses melalui SPI, I2
C dan JTAG port.

Klasifikasi Lingkungan & EksporLCMXO2-256HC-4TG100I
