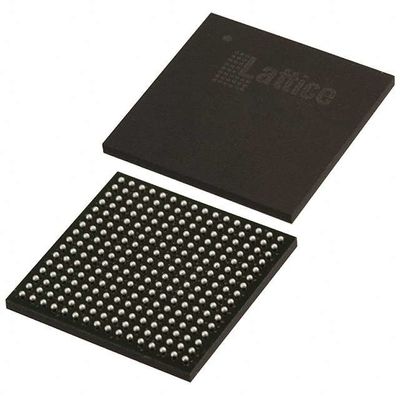

LCMXO2-1200UHC-4FTG256I Field Programmable Gate Array (FPGA) IC 79 65536 1280
TYPE | Deskripsi |
Kategori | Sirkuit terintegrasi (IC) |
Tertanam | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Seri | MachXO2 |
Kemasan | Tray |
Jumlah LAB/CLB | 160 |
Jumlah elemen logika/sel | 1280 |
Total Bits RAM | 75776 |
Jumlah I/O | 206 |
Tegangan - Pasokan | 2.375V ~ 3.465V |
Tipe pemasangan | Permukaan Gunung |
Suhu operasi | -40°C ~ 100°C (TJ) |
Paket / Kasus | 256-LBGA |
Paket Perangkat Pemasok | 256-FTBGA (17x17) |
Nomor produk dasar | LCMXO2-1200 |
Fitur dariLCMXO2-1200UHC-4FTG256I
Pengelola:
• Memori Flash Pengguna di Chip
• Memori Flash Pengguna hingga 256 kbits
• 100.000 siklus menulis
• Dapat diakses melalui antarmuka WISHBONE, SPI, I2C dan JTAG
• Dapat digunakan sebagai prosesor lunak PROM atau sebagai memori Flash
• Sumber Sinkron I/O Pra-Dirancang
• Daftar DDR di sel I/O
• Logika gigi khusus
• 7:1 Pemasangan untuk I/O Tampilan
• DDR, DDRX2, DDRX4
• Memori DDR/DDR2/LPDDR khusus dengan dukungan DQS
• Buffer I/O yang Fleksibel dan Berkinerja Tinggi
• Programmable sysIO TM buffer mendukung berbagai antarmuka:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Input pemicu Schmitt, hingga 0,5 V histeresis
• I/O mendukung hot socketing
• Penghentian diferensial pada chip
• Mode tarik-up atau tarik-down yang dapat diprogram
• Jam On-Chip Fleksibel
• Delapan jam utama
• Hingga dua jam tepi untuk antarmuka I/O kecepatan tinggi (hanya sisi atas dan bawah)
• Hingga dua PLL analog per perangkat dengan sintesis fraksi-n frekuensi
Rentang frekuensi input yang luas (7 MHz sampai 400 MHz)
• Tidak mudah berubah, dapat dikonfigurasi kembali secara tak terbatas
• Instan-on ∙ daya dalam mikrodetik
• Solusi yang aman dengan satu chip
• Dapat diprogram melalui JTAG, SPI atau I2C
• Mendukung pemrograman latar belakang memori nonvolatile
• Opsional dual boot dengan memori SPI eksternal
• Rekonfigurasi TransFRTM
• Pembaruan logika di lapangan saat sistem beroperasi
Aplikasi dariLCMXO2-1200UHC-4FTG256I
Perangkat MachXO2 dirancang pada proses daya rendah 65 nm non-volatile.Arsitektur perangkat memiliki beberapa fitur seperti I/O diferensial ayunan rendah yang dapat diprogram dan kemampuan untuk mematikan bank I/O, PLL on-chip dan osilator secara dinamis.
Klasifikasi Lingkungan & EksporLCMXO2-1200UHC-4FTG256I
Atribut | Deskripsi |
Status RoHS | Sesuai dengan ROHS3 |
Tingkat Sensitivitas Kelembaban (MSL) | 3 (168 Jam) |
Status REACH | REACH Tidak terpengaruh |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
