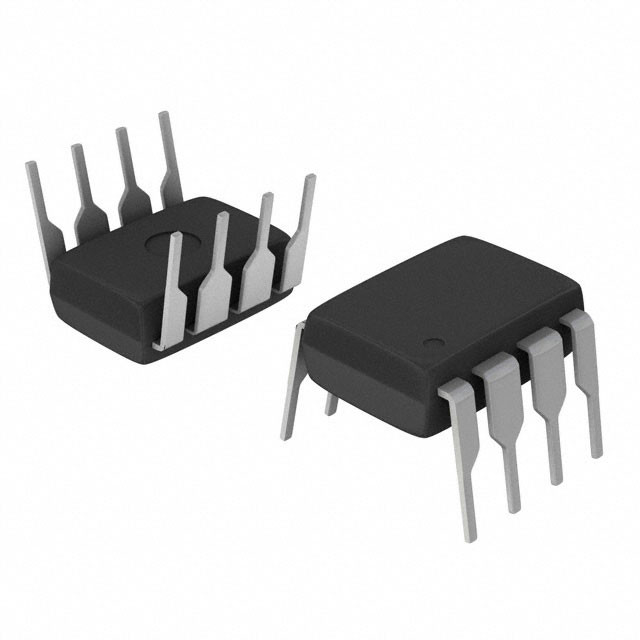

HCPL-2611-020E Logic Output Optoisolator 10MBd Schottky Clamped 5000Vrms 15kV/μs
| TYPE | Deskripsi |
| Kategori | Isolator |
| Optoisolator | |
| Logic Output Optoisolators | |
| Produsen | Broadcom Limited |
| Seri | - |
| Kemasan | Tabung |
| Status Bagian | Aktif |
| Jumlah Saluran | 1 |
| Input - Sisi 1/Sisi 2 | 1/0 |
| Tegangan - Isolasi | 5000Vrms |
| Imunitas sementara modus umum (min) | 15kV/μs |
| Jenis input | DC |
| Jenis output | Pengumpul terbuka, Schottky Clamped |
| Saat ini - Output / Channel | 50 mA |
| Tingkat Data | 10MBd |
| Penundaan propagasi tpLH / tpHL (Max) | 100n, 100n |
| Waktu Kebangkitan / Jatuh (Jenis) | 24n, 10n |
| Tegangan - Ke depan (Vf) (jenis) | 1.5V |
| Arus - DC Forward (Jika) (Max) | 20mA |
| Tegangan - Pasokan | 4.5V ~ 5.5V |
| Suhu operasi | -40°C ~ 85°C |
| Tipe pemasangan | Melalui Lubang |
| Paket / Kasus | 8-DIP (0,300", 7,62mm) |
| Paket Perangkat Pemasok | 8-DIP |
| Nomor produk dasar | HCPL-2611 |
Fitur dariHCPL-2611-020E
* 15 kV/μs Minimal Common Mode Rejection (CMR) pada
VCM = 1 kV untuk HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* Kecepatan tinggi: 10 MB/d
* LSTTL/TTL kompatibel
* Kemampuan arus masuk rendah: 5 mA
* Bergaransi kinerja AC dan DC pada suhu industri: 40 °C sampai + 85 °C
* Tersedia dalam 8-Pin DIP, SOIC-8, paket bodi lebar
* Strobable output (hanya produk saluran tunggal)
* Persetujuan keselamatan
UL diakui 3750 Vrms selama 1 menit dan
5000 Vrms selama 1 menit per UL1577 CSA disetujui
(5000 Vrms/1 menit rating adalah untuk HCNW137/26X1
dan Opsi 020 [6N137, HCPL-2601/11/30/31,
Hanya produk HCPL-4661])
️ IEC/EN/DIN EN 60747-5-5 disetujui dengan:
️ * VIORM = 567 Vpeak untuk 06xx Opsi 060
️ * VIORM = 630 Vpeak untuk 6N137/26xx Opsi 060
?? * VIORM =1414 Vpeak untuk HCNW137/26x1
* MIL-PRF-38534 versi tertutup tersedia
* (HCPL-56xx/66xx)
Aplikasi dariHCPL-2611-020E
* Penerima jalur terisolasi
* Antarmuka komputer-periferal
* Antarmuka sistem mikroprosesor
* Isolasi digital untuk konversi A/D, D/A
* Mengganti catu daya
* Isolasi input/output instrumen
* Penghapusan lingkaran tanah
* Penggantian transformator pulsa
* Isolasi transistor daya dalam drive motor
* Isolasi sistem logika kecepatan tinggi
Klasifikasi Lingkungan & EksporHCPL-2611-020E
| Atribut | Deskripsi |
| Status RoHS | Sesuai dengan ROHS3 |
| Tingkat Sensitivitas Kelembaban (MSL) | 1 (Tidak terbatas) |
| Status REACH | REACH Tidak terpengaruh |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
