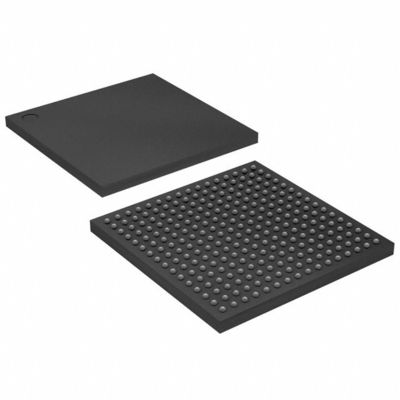

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1.71V ~ 1.89V I/O 159
TYPE | Deskripsi |
Kategori | Sirkuit terintegrasi (IC) |
Tertanam | |
CPLD (Perangkat Logika Komplek yang Dapat Diprogram) | |
Produsen | Informasi |
Seri | MAX® V |
Kemasan | Tray |
Tipe yang dapat diprogram | Dalam Sistem yang dapat diprogram |
Waktu penundaan tpd(1) Max | 9 ns |
Pasokan tegangan - internal | 1.71V ~ 1.89V |
Jumlah elemen/blok logika | 570 |
Jumlah Makrocell | 440 |
Jumlah I/O | 159 |
Suhu operasi | 0°C ~ 85°C (TJ) |
Tipe pemasangan | Permukaan Gunung |
Paket / Kasus | 256-LBGA |
Paket Perangkat Pemasok | 256-FBGA (17x17) |
Nomor produk dasar | 5M570Z |
Fungsi dari5M570ZF256C5N
Perangkat MAX V mengandung arsitektur dua dimensi baris dan kolom berbasis untuk
mengimplementasikan logika kustom. Interkoneksi baris dan kolom memberikan interkoneksi sinyal
antara blok array logika (LAB).
Setiap LAB dalam array logika berisi 10 elemen logika (LE).
LAB dikelompokkan dalam dua kelompok, yaitu:
Interkoneksi MultiTrack memberikan kecepatan yang cepat dan kecepatan yang cepat.
penundaan waktu granular antara LAB.
Penundaan waktu minimum untuk tingkat logika tambahan dibandingkan dengan interkoneksi yang diarahkan secara global
struktur.
Elemen I/O (IOE) yang terletak setelah baris dan kolom LAB di sekitar
Setiap IOE berisi penyangga dua arah.
I/O buffer dengan beberapa fitur canggih. I/O pin mendukung input pemicu Schmitt.
dan berbagai standar single-ended, seperti 33-MHz, 32-bit PCITM, dan LVTTL.
Klasifikasi Lingkungan & Ekspor5M570ZF256C5N
Atribut | Deskripsi |
Status RoHS | Memenuhi RoHS |
Tingkat Sensitivitas Kelembaban (MSL) | 3 (168 Jam) |
Status REACH | REACH Tidak terpengaruh |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
