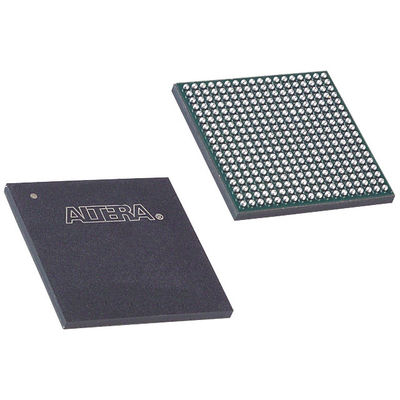

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 Makrocells 1700
TYPE | Deskripsi |
Kategori | Sirkuit terintegrasi (IC) |
Tertanam | |
CPLD (Perangkat Logika Komplek yang Dapat Diprogram) | |
Produsen | Informasi |
Seri | MAX® V |
Kemasan | Tray |
Tipe yang dapat diprogram | Dalam Sistem yang dapat diprogram |
Waktu penundaan tpd(1) Max | 7 ns |
Pasokan tegangan - internal | 1.71V ~ 1.89V |
Jumlah elemen/blok logika | 2210 |
Jumlah Makrocell | 1700 |
Jumlah I/O | 271 |
Suhu operasi | 0°C ~ 85°C (TJ) |
Tipe pemasangan | Permukaan Gunung |
Paket / Kasus | 324-LBGA |
Paket Perangkat Pemasok | 324-FBGA (19x19) |
Nomor produk dasar | 5M2210Z |
Fitur dari5M2210ZF324C5N
■ Arsitektur CPLD berbiaya rendah, daya rendah, dan tidak fluktuatif
■ Waktu konfigurasi langsung (0,5 ms atau kurang)
■ Standby current as low as 25 μA and fast power-down/reset operation
■ Penundaan propagasi yang cepat dan waktu clock-to-output
■ Osilator internal
■ Dukungan output RSDS yang disamarkan dengan kecepatan data hingga 200 Mbps
■ Dukungan output LVDS yang disamarkan dengan kecepatan data hingga 304 Mbps
■ Empat jam global dengan dua jam yang tersedia per blok array logika (LAB)
■ Blok memori flash pengguna hingga 8 Kbits untuk penyimpanan nonvolatile dengan hingga 1000 siklus baca/tulis
■ Sumber daya eksternal 18 V tunggal untuk inti perangkat
■ Antarmuka I/O MultiVolt yang mendukung tingkat logika 3,3-V, 2,5-V, 1,8-V, 1,5-V, dan 1,2-V
■ Arsitektur bus-friendly termasuk programable slew rate, drive strength, bus-hold dan programmable pull-up resistors
■ Pemicu Schmitt yang memungkinkan input yang toleran terhadap kebisingan (diprogram per pin)
Aplikasi dari5M2210ZF324C5N
■ I/O sepenuhnya sesuai dengan PCI-SIGD PCI Local Bus Specification, revisi 2.2 untuk operasi 3.3-V
■ Cocok dengan soket panas
■ Built-in JTAG BST sirkuit sesuai dengan IEEE Std.1149.1-1990
Klasifikasi Lingkungan & Ekspor5M2210ZF324C5N
Atribut | Deskripsi |
Status RoHS | Memenuhi RoHS |
Tingkat Sensitivitas Kelembaban (MSL) | 3 (168 Jam) |
Status REACH | REACH Tidak terpengaruh |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
