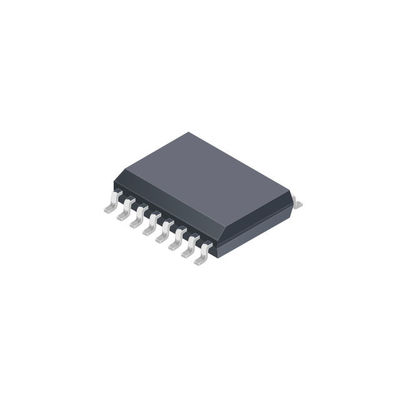

ACS733KLATR-40AB-T Sensor arus 40A 1 Saluran Efek Hall Diferensial Bidirectional
| TYPE | Deskripsi |
| Kategori | Sensor, Transduser |
| Sensor arus | |
| Mfr | Allegro MicroSystems |
| Seri | - |
| Kemasan | Tape & Reel (TR) |
| Tape Cut (CT) | |
| Untuk Pengukuran | AC/DC |
| Jenis sensor | Efek Hall, Diferensial |
| Arus - Sensing | 40A |
| Jumlah Saluran | 1 |
| Output | Ratiometrik, Tegangan |
| Sensitivitas | 33mV/A |
| Frekuensi | 1MHz |
| Linearitas | ± 0,5% |
| Keakuratan | ±1,7% |
| Tegangan - Pasokan | 3.14V ~ 3.46V |
| Waktu Tanggapan | 200ns |
| Arus - Pasokan (Max) | 35mA |
| Suhu operasi | -40°C ~ 125°C |
| Kelas | Otomotif |
| Kualifikasi | AEC-Q100 |
| Polarisasi | Dua arah |
| Tipe pemasangan | Permukaan Gunung |
| Paket / Kasus | 16-SOIC (0,295", lebar 7,50mm) |
| Paket Perangkat Pemasok | 16-SOIC |
| Nomor produk dasar | ACS733 |
Fitur dari ACS733KLATR-40AB-T
• Kualifikasi otomotif AEC-Q100
• Bandwidth tinggi, output analog 1 MHz
• Sensor diferensial Hall menolak medan mode umum
• Isolasi tinggi paket bodi lebar SOIC16 menyediakan isolasi galvanik untuk aplikasi tegangan tinggi
• Perisai terintegrasi hampir menghilangkan kopling kapasitif dari konduktor arus ke mati, sangat menekan kebisingan output karena transisi dv / dt yang tinggi
• Kinerja kebisingan terkemuka di industri dengan bandwidth yang jauh lebih baik melalui desain amplifier dan filter eksklusif
• Sertifikat UL60950-1 (edisi 2)
□ Kekuatan Dielektrik Tegangan = 3,6 kVRMS
D Tegangan Kerja Isolasi Dasar = 616 VRMS
• Deteksi kesalahan overcurrent yang cepat dan dapat dikonfigurasi secara eksternal
• 1 mΩ resistensi konduktor utama untuk kehilangan daya rendah dan kemampuan menahan arus masuk yang tinggi
• Opsi untuk operasi 3.3 V dan 5 V pasokan tunggal
• Tegangan output proporsional dengan arus AC dan DC
• Sensitivitas yang disempurnakan pabrik dan tegangan keluaran yang tenang untuk akurasi yang lebih baik
• Histeresis magnetik hampir nol
• Ratiometric output dari tegangan pasokan
Aplikasi dariACS733KLATR-40AB-T
ACS732 dan ACS733 adalah generasi baru dari sensor arus IC bandwidth tinggi dari Allegro TM.dan solusi yang akurat untuk mengukur arus frekuensi tinggi di konverter DC/DC dan aplikasi daya switching lainnya. ACS732 dan ACS733 menawarkan isolasi tinggi, bandwidth tinggi Hall-efek berbasis sensing arus dengan pengguna yang dapat dikonfigurasi overcurrent kesalahan deteksi.
Fitur-fitur ini membuatnya sangat cocok untuk penggantian trafo frekuensi tinggi dan trafo arus dalam aplikasi yang berjalan pada tegangan tinggi.
Klasifikasi Lingkungan & EksporACS733KLATR-40AB-T
| Atribut | Deskripsi |
| Status RoHS | Sesuai dengan ROHS3 |
| Tingkat Sensitivitas Kelembaban (MSL) | 3 (168 Jam) |
| Status REACH | REACH Tidak terpengaruh |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
