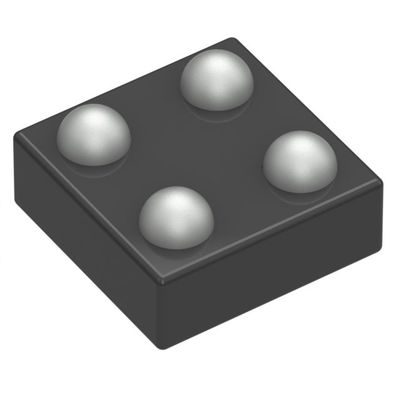

ADP191ACBZ-R7 Power Switch/Driver 1:1 P-Channel 500mA 4-WLCSP (0.76x0.76)
| TYPE | Deskripsi |
| Kategori | Sirkuit terintegrasi (IC) |
| Manajemen Daya (PMIC) | |
| Switch distribusi daya, driver beban | |
| Mfr | Analog Devices Inc. |
| Seri | - |
| Kemasan | Tape & Reel (TR) |
| Tape Cut (CT) | |
| Jenis Switch | Tujuan Umum |
| Jumlah output | 1 |
| Rasio - Input:Output | 1:01 |
| Konfigurasi output | Sisi Tinggi |
| Jenis output | Saluran P |
| Antarmuka | On/Off |
| Tegangan - Beban | 1.1V ~ 3.6V |
| Tegangan - Pasokan (Vcc/Vdd) | Tidak Diperlukan |
| arus - output (max) | 500mA |
| Rds On (jenis) | 80mOhm |
| Jenis input | Tidak Inverter |
| Fitur | Pembuangan beban, tingkat slew dikendalikan |
| Perlindungan kesalahan | - |
| Suhu operasi | -40°C ~ 125°C (TJ) |
| Tipe pemasangan | Permukaan Gunung |
| Paket Perangkat Pemasok | 4-WLCSP (0.76x0.76) |
| Paket / Kasus | 4-WFBGA, WLCSP |
| Nomor produk dasar | ADP191 |
Fitur dari ADP191ACBZ-R7
RDSON rendah 105 mΩ pada 1,8 V
Resistor pelepasan output internal (ADP191)
Pembatasan tingkat pemotongan yang diaktifkan (ADP191)
Kisaran tegangan masuk rendah: 1,1 V sampai 3,6 V
500 mA arus kerja terus menerus
Pergeseran tingkat built-in untuk kontrol logika yang dapat dioperasikan
dengan logika 1,2 V
Arus tanah rendah 2 μA (maksimal)
Arus mati ultra rendah: <1 μA
Ultra kecil 0,8 mm × 0,8 mm, 4-bola, 0,4 mm pitch WLCSP
Aplikasi dariADP191ACBZ-R7
Sistem mikroprosesorAdministrator:
Ponsel
Kamera digital dan perangkat audio
Peralatan portabel dan bertenaga baterai
Klasifikasi Lingkungan & EksporADP191ACBZ-R7
| Atribut | Deskripsi |
| Status RoHS | Sesuai dengan ROHS3 |
| Tingkat Sensitivitas Kelembaban (MSL) | 1 (Tidak terbatas) |
| Status REACH | REACH Tidak terpengaruh |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
