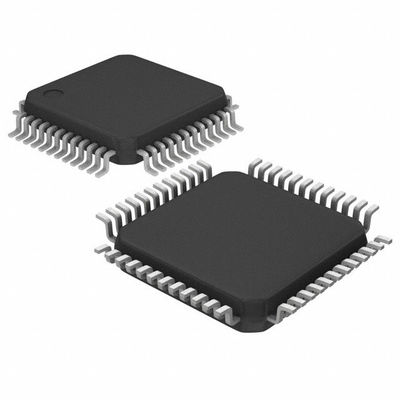

R5F10PGHCKFB#55 IC Mikrokontroler 16-Bit 24MHz 192KB (192K x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55 berasal dariinventaris pabrik, silakan periksa permintaan Anda dan silakan hubungi kami dengan harga target.
Spesifikasi dari R5F10PGHCKFB#55
Jenis | Keterangan |
Kategori | Sirkuit Terpadu (IC) |
Tertanam | |
Mikrokontroler | |
Mfr | Perusahaan Elektronik Renesas |
Seri | RL78/F14 |
Kemasan | Pita & Gulungan (TR) |
Prosesor Inti | RL78 |
Ukuran Inti | 16-Bit |
Kecepatan | 24MHz |
Konektivitas | CANbus, CSI, I2C, LINbus, SPI, UART/USART |
Periferal | LVD, POR, PWM, WDT |
Jumlah I/O | 38 |
Ukuran Memori Program | 192 KB (192K x 8) |
Jenis Memori Program | KILATAN |
Ukuran EEPROM | 8Kx8 |
Ukuran RAM | 16Kx8 |
Tegangan - Pasokan (Vcc/Vdd) | 2.7V ~ 5.5V |
Pengonversi Data | dan SAR 17x10b;D/A 1x8b |
Tipe Osilator | Intern |
Suhu Operasional | -40°C ~ 125°C (TA) |
Tipe Pemasangan | Permukaan gunung |
Paket Perangkat Pemasok | 48-LFQFP (7x7) |
Paket / Kasus | 48-LQFP |
Nomor Produk Dasar | R5F10 |
Fitur dariR5F10PGHCKFB#55
* Waktu eksekusi instruksi minimum dapat diubah dari kecepatan tinggi (0,03125μs: @ 32 MHz operasi dengan tinggikecepatandi dalam chipjam osilatoratau jam PLL) hingga sangat rendah-kecepatan (66,6μs: @ 15 kHz operasi dengan rendah-kecepatanpada-kepingjam osilator)
*Umum-registrasi tujuan: 8 bit×32 register (8 bit×8 register×4 bank)
*ROM: 16 hingga 256KB
*RAM: 1 sampai 20KB
*Memori flash data:4KB/8 KB
*Tinggi-kecepatan-jam osilator chip•Dapat dipilih dari 32 MHz (Typ.), 24 MHz (Typ.), 16 MHz (Biasa), 12 MHz (Biasa), 8 MHz (Biasa), 4 MHz (Biasa), dan 1MHz (Tip.) (Dapat dipilih dari 64MHz (Biasa) dan 48 MHz (Biasa) saat menggunakan Timer RD)
*Rendah-kecepatan jam osilator on-chip: 15 kHz×2 saluran (satu untuk WWDT dan satu untuk CPU dan periferal lainnyadaripada WWDT)
*Pada-chipPLL(×3,×4,×6,×8)
*Pada-chip tunggal-kekuatan-suplai memori flash (dengan larangan fungsi penghapusan/penulisan blok)
*Diri sendiri-pemrograman(dengan fungsi boot swap/fungsi jendela pelindung flash)
*Pada-Fungsi debug chip
*Pada-kekuatan chip-on-reset (POR) sirkuit dan detektor tegangan (LVD)
*Pada-pengawas chip timer (dapat dioperasikan dengan low-kecepatan pada chipjam osilator)
*Kalikan/bagi/kalikan& instruksi akumulasi didukung
•16 sedikitS×16 bit = 32 bit (Tidak ditandatangani atau ditandatangani)
•32 bit−32bit = 32 bit (Tidak ditandatangani)
•16 bit×16 bit + 32 bit = 32 bit (Tidak ditandatangani atau ditandatangani)
* Pada-Fungsi interupsi kunci chip
* Pada-Keluaran jam chip/pengontrol keluaran bel
* Pada-penyesuaian BCD chip
* Port I/O: 16 hingga 92 (termasuk satu input-hanya pin)
* pengatur waktu
•waktu 16-bitunit array er: 8 hingga 16 saluran
•RD pengatur waktu 16-bit: 2saluran(enam segitiga-keluaran gelombang;gelombang gigi gergaji/modulasi gelombang segitiga)
•RJ pengatur waktu 16-bit: 1 saluran
•Pengatur waktu pengawas: 1 saluran
•Nyata-jam waktu: 1 saluran
*Antarmuka serial
•CSI
•UART/UART (LIN-bisdidukung)
•LINmodul(tuan/budakdidukung)
•SAYA2C/I yang disederhanakan2C
•BISAantarmuka (RS-BISA ringan)
*Konverter A/D resolusi 8/10-bit(VDD=2.7hingga 5,5 V): 4 hingga 31 saluran
*DTC(Maks.44 sumber)
*ELC(Maks. 26 saluran untuk sumber tautan acara, Maks. 9 channels untuk tujuan tautan acara)Catatan
*Fungsi keselamatans (perhitungan CRC,Pemantau jam, Tes AD, pelindung SFR, dll.)
*Konverter D/A 8-bitCatatan
*Pada-chippembanding: 1 saluran (pin masukan: 4 saluran)Catatan
*Tegangan suplai daya: VDD=2,7 hingga 5.5V
Aplikasi dariR5F10PGHCKFB#55
Aplikasi kelistrikan otomotif umum(kontrol motor, kontrol pintu, hekontrol cahaya,dll..), mesin sepeda motorkontrol
Klasifikasi Lingkungan & EksporR5F10PGHCKFB#55
Atribut | Keterangan |
Status RoHS | Sesuai ROHS3 |
Tingkat Sensitivitas Kelembaban (MSL) | 3 (168 Jam) |
Status MENCAPAI | REACH Tidak Terpengaruh |
ECCN | 3A991A2 |
HTSUS | 8542.31.0001 |
