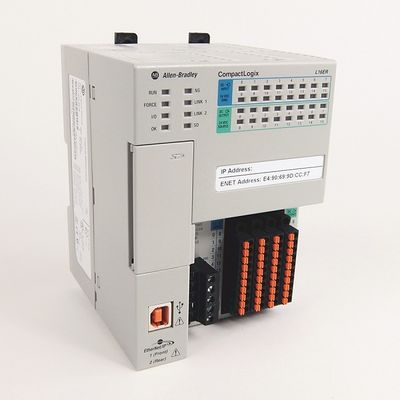

24V DC 1769-L16ER-BB1B Allen Bradley Dengan Pengontrol DI/O CompactLogix 384KB
Pengontrol DI/O CompactLogix 384KB
Deskripsi Produk dari1769-L16ER-BB1B
Rockwell ControlLogix adalah sistem Otomasi Rockwell dan sistem kontrol terukur yang dirancang untuk aplikasi berskala besar.Ini fitur prosesor yang kuat dan berbagai input/output, menjadikannya pilihan ideal untuk berbagai macam aplikasi industri.
Allen-Bradley 1769-L16ER-BB1B CompactLogix 5370 L1 Modul Prosesor Ethernet, Dual Ethernet dengan kemampuan DLR, Memori 384KB, 1 x Pemrograman USB/Port Pengunduhan, 2 x Port Ethernet/IP, (16) Input Digital DC 24V, (16) Output Digital 24V DC, Ekspansi 6 I/O melalui 1734 POINT I/O, 4 Node IP Ethernet, Daya 24V DC, menggunakan backplane POINT I/O (1734), dilengkapi dengan kartu SD 1GB dan dapat mendukung kartu SD hingga 2GB.
Parameter teknikdari 1769-L16ER-BB1B
| Atribut | 1769-L16ER-BB1B |
| Keluaran | 16 |
| Kategori tegangan | Sumber 24VDC |
| Kisaran tegangan operasi |
10...28,8VDC 24V DC nominal |
| Penundaan keluaran, mati ke hidup | 0,1 mdtk |
| Penundaan output, aktif ke nonaktif | 0,1 mdtk |
| Arus bocor off-state, maks | 0,5 mA @ 24V DC |
| Arus aktif, min | 1 mA per saluran |
| Penurunan voltase dalam keadaan aktif, maks | 0,6VDC |
| Arus per titik, maks | 0,5A |
| Arus per modul, maks | 3A |
| Lonjakan arus per titik, maks | 1 A selama 100 md per titik, dapat diulang setiap 2 d |
| Tegangan isolasi | 50V DC (kontinu), Tipe Isolasi DasarDiuji pada 500V AC selama 60 detik, sistem ke lapanganTidak ada isolasi antara masing-masing saluran |
| Kelompok terisolasi | Tidak ada |
| Peringkat tugas pilot | 0,5 A |
Aplikasi dari1769-L16ER-BB1B
Rockwell Controllogix adalah sistem kontrol lanjutan dari Allen-Bradley, dengan nomor model1769-L16ER-BB1B.
Nomor Katalog Pengontrol CompactLogix 5370 dan Compact GuardLogix 5370
1769-L16ER-BB1B, 1769-L18ER-BB1B, 1769-L18ERM-BB1B, 1769-L18ERM-BB1BK, 1769-L19ER-BB1B, 1769-L19ER-BB1BK, 1769-L24ER-QB1B,1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769-L30ERM,1769-L30ERMK, 1769-L30ERMS, 1769-L33ER,1769-L33ERK, 1769-L33ERM, 1769-L33ERMK, 1769-L33ERMS, 1769-L33ERMSK,1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK, 1769-L38ERM, 1769-L38ERMK,1769-L38ERMS, 1769-L38ERMSK
Catu Daya Tertanamdari1769-L16ER-BB1B
| Atribut | 1769-L16ER-BB1B, |
| Kisaran tegangan masukan | 10...28,8VDC |
| Tegangan masukan, nom | 24VDC |
| Persyaratan saluran (VDC), min | 30VA |
| Tersedia arus backplane POINTBus 5V DC | 1 A @ 5V DC |
| Pengundian saat ini @ 24V DC, daya medan, maks | 3 A(1) |
| Arus masuk, maks | 10 A |
| Line-loss ride-through | 10 detik...10 detik |
| Kapasitas arus bus keluaran, maks | 0,1...3 A @ 5V DC |
| Arus beban, min | 300 mA |
| Disipasi daya, maks | 12 W |
| Perlindungan sirkuit pendek |
Sekering internal Tidak bisa diganti |
| Perlindungan tegangan lebih | Ya |
CompactLogix 5370 L1 Pengontrol Persyaratan Jarak Minimum dari1769-L16ER-BB1B
FAQ
T: Sertifikasi apa yang dimiliki Rockwell Controllogix?
A: Ini memiliki sertifikasi CE.
T: Berapa jumlah pesanan minimum untuk Rockwell Controllogix?
J: Jumlah pesanan minimum adalah 1.
T: Apa detail kemasan untuk Rockwell Controllogix?
A: Detail kemasan adalah kotak karton.
T: Apa syarat pembayaran untuk Rockwell Controllogix?
A: Ketentuan pembayaran adalah TT.
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
