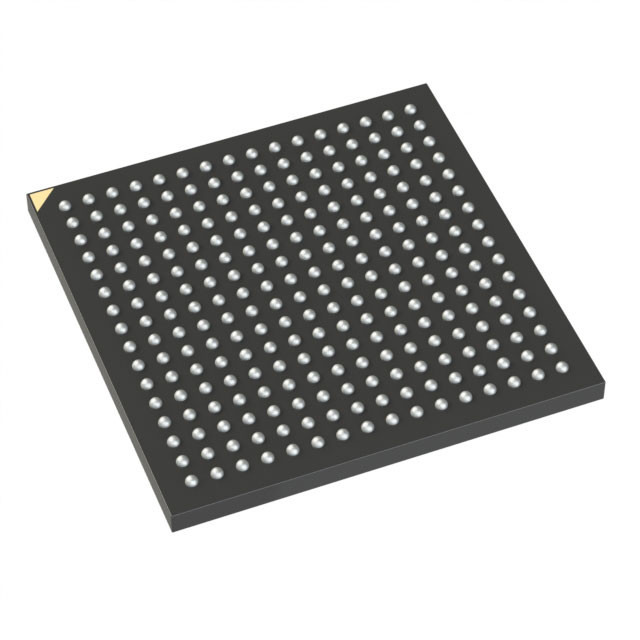

LCMXO2-4000HE-4BG256C Field Programmable Gate Array IC 206 94208 4320 256-LFBGA
TYPE | Deskripsi |
Kategori | Sirkuit terintegrasi (IC) |
Tertanam | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Seri | MachXO2 |
Kemasan | Tray |
Jumlah LAB/CLB | 540 |
Jumlah elemen logika/sel | 4320 |
Total Bits RAM | 94208 |
Jumlah I/O | 206 |
Tegangan - Pasokan | 1.14V ~ 1.26V |
Tipe pemasangan | Permukaan Gunung |
Suhu operasi | 0°C ~ 85°C (TJ) |
Paket / Kasus | 256-LFBGA |
Paket Perangkat Pemasok | 256-CABGA (14x14) |
Nomor produk dasar | LCMXO2-4000 |
Fitur dariLCMXO2-4000HE-4BG256C
• Tidak mudah berubah, dapat dikonfigurasi kembali secara tak terbatas
• Instan-on ∙ daya dalam mikrodetik
• Solusi yang aman dengan satu chip
• Dapat diprogram melalui JTAG, SPI atau I2C
• Mendukung pemrograman latar belakang memori nonvolatile
• Opsional dual boot dengan memori SPI eksternal
• Rekonfigurasi TransFRTM
• Pembaruan logika di lapangan saat sistem beroperasi
• Dukungan tingkat sistem yang ditingkatkan
• Fungsi yang diperkuat pada chip: SPI, I2C, timer/counter
• Osilator on-chip dengan akurasi 5,5%
• TraceID unik untuk pelacakan sistem
• Mode One Time Programmable (OTP)
• Sumber daya tunggal dengan jangkauan operasi yang diperpanjang
• IEEE Standar 1149.1 batas scan
• Pemrograman dalam sistem yang sesuai dengan IEEE 1532
• I/O mendukung hot socketing
• Penghentian diferensial pada chip
• Mode tarik-up atau tarik-down yang dapat diprogram
• Jam On-Chip Fleksibel
• Delapan jam utama
• Hingga dua jam tepi untuk antarmuka I/O kecepatan tinggi (hanya sisi atas dan bawah)
• Hingga dua PLL analog per perangkat dengan sintesis fraksi-n frekuensi
Rentang frekuensi input yang luas (7 MHz sampai 400 MHz)
Deskripsi dariLCMXO2-4000HE-4BG256C
PLD MachXO2 tersedia dalam berbagai paket bebas halogen canggih mulai dari ruang
menghemat 2,5 mm x 2,5 mm WLCSP ke 23 mm x 23 mm fpBGA. perangkat MachXO2 mendukung migrasi kepadatan
Tabel 1-1 menunjukkan kepadatan LUT, paket dan pilihan I/O, bersama dengan kunci lain
parameter.
Klasifikasi Lingkungan & EksporLCMXO2-4000HE-4BG256C
Atribut | Deskripsi |
Status RoHS | Sesuai dengan ROHS3 |
Tingkat Sensitivitas Kelembaban (MSL) | 3 (168 Jam) |
Status REACH | REACH Tidak terpengaruh |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
