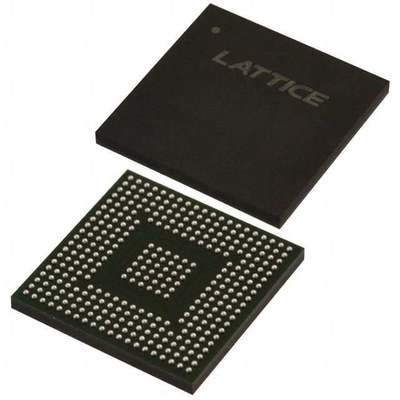

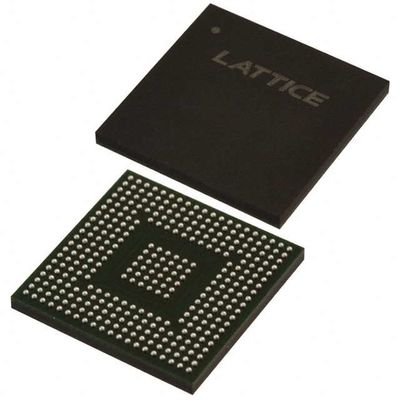

LCMXO2-4000HC-4BG332C Field Programmable Gate Array IC 274 94208 4320 332-FBGA
TYPE | Deskripsi |
Kategori | Sirkuit terintegrasi (IC) |
Tertanam | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Seri | MachXO2 |
Kemasan | Tray |
Jumlah LAB/CLB | 540 |
Jumlah elemen logika/sel | 4320 |
Total Bits RAM | 94208 |
Jumlah I/O | 274 |
Tegangan - Pasokan | 2.375V ~ 3.465V |
Tipe pemasangan | Permukaan Gunung |
Suhu operasi | 0°C ~ 85°C (TJ) |
Paket / Kasus | 332-FBGA |
Paket Perangkat Pemasok | 332-CABGA (17x17) |
Nomor produk dasar | LCMXO2-4000 |
Fitur dariLCMXO2-4000HC-4BG332C
• Memori Tertanam dan Terdistribusi
• Hingga 240 kbits sysMEMTM Embedded Block RAM
• Hingga 54 kbits RAM Terdistribusi
• Logika kontrol FIFO khusus
• Memori Flash Pengguna di Chip
• Memori Flash Pengguna hingga 256 kbits
• 100.000 siklus menulis
• Dapat diakses melalui antarmuka WISHBONE, SPI, I2C dan JTAG
• Dapat digunakan sebagai prosesor lunak PROM atau sebagai memori Flash
• Sumber Sinkron I/O Pra-Dirancang
• Daftar DDR di sel I/O
• Logika gigi khusus
• 7:1 Pemasangan untuk I/O Tampilan
• DDR, DDRX2, DDRX4
• Memori DDR/DDR2/LPDDR khusus dengan dukungan DQS
• Buffer I/O yang Fleksibel dan Berkinerja Tinggi
• Programmable sysIO TM buffer mendukung berbagai antarmuka:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Input pemicu Schmitt, hingga 0,5 V histeresis
• I/O mendukung hot socketing
• Penghentian diferensial pada chip
• Mode tarik-up atau tarik-down yang dapat diprogram
Deskripsi dariLCMXO2-4000HC-4BG332C
Lattice menyediakan banyak modul LatticeCORETM IP (Property Intellectual) yang telah dirancang sebelumnya, termasuk sejumlah
desain referensi dilisensikan secara gratis, dioptimalkan untuk keluarga MachXO2 PLD.
kernel IP sebagai blok standar, pengguna bebas untuk berkonsentrasi pada aspek unik dari desain mereka, meningkatkan produktivitas mereka.
Klasifikasi Lingkungan & EksporLCMXO2-4000HC-4BG332C
Atribut | Deskripsi |
Status RoHS | Sesuai dengan ROHS3 |
Tingkat Sensitivitas Kelembaban (MSL) | 3 (168 Jam) |
Status REACH | REACH Tidak terpengaruh |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
