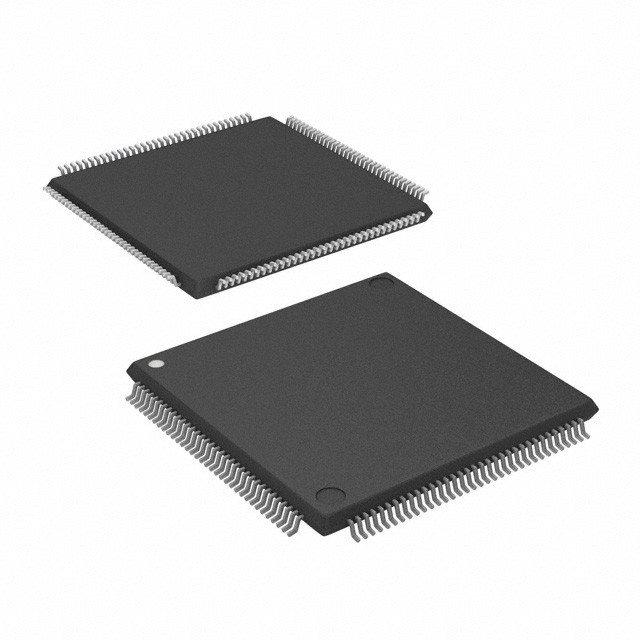

LCMXO2-2000HC-4TG144C Integrated Circuit Chip FPGA 111 I/O 144TQFP

LCMXO2-2000HC-4TG144C Integrated Circuit Chip FPGA 111 I/O 144TQFP

Fitur dariLCMXO2-2000HC-4TG144C

• Memori Flash Pengguna di Chip
• Memori Flash Pengguna hingga 256 kbits
• 100.000 siklus menulis
• Dapat diakses melalui antarmuka WISHBONE, SPI, I2C dan JTAG
• Dapat digunakan sebagai prosesor lunak PROM atau sebagai memori Flash
• Sumber Sinkron I/O Pra-Dirancang
• Daftar DDR di sel I/O
• Logika gigi khusus
• 7:1 Pemasangan untuk I/O Tampilan
• DDR, DDRX2, DDRX4
• Memori DDR/DDR2/LPDDR khusus dengan dukungan DQS
• Buffer I/O yang Fleksibel dan Berkinerja Tinggi
• Programmable sysIO TM buffer mendukung berbagai antarmuka:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
 LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Input pemicu Schmitt, hingga 0,5 V histeresis
• I/O mendukung hot socketing
• Penghentian diferensial pada chip
• Mode tarik-up atau tarik-down yang dapat diprogram
• Jam On-Chip Fleksibel
• Delapan jam utama
• Hingga dua jam tepi untuk antarmuka I/O kecepatan tinggi (hanya sisi atas dan bawah)
• Hingga dua PLL analog per perangkat dengan sintesis fraksi-n frekuensi
Rentang frekuensi input yang luas (7 MHz sampai 400 MHz)
• Tidak mudah berubah, dapat dikonfigurasi kembali secara tak terbatas
• Instan-on ∙ daya dalam mikrodetik
• Solusi yang aman dengan satu chip
• Dapat diprogram melalui JTAG, SPI atau I2C
• Mendukung pemrograman latar belakang memori nonvolatile
• Opsional dual boot dengan memori SPI eksternal
• Rekonfigurasi TransFRTM
• Pembaruan logika di lapangan saat sistem beroperasi
• Dukungan tingkat sistem yang ditingkatkan
• Fungsi yang diperkuat pada chip: SPI, I2C, timer/counter
• Osilator on-chip dengan akurasi 5,5%
• TraceID unik untuk pelacakan sistem
• Mode One Time Programmable (OTP)
• Sumber daya tunggal dengan jangkauan operasi yang diperpanjang
• IEEE Standar 1149.1 batas scan
• Pemrograman dalam sistem yang sesuai dengan IEEE 1532

Deskripsi dariLCMXO2-2000HC-4TG144C

Setiap perangkat dalam keluarga memiliki JTAG port yang mendukung pemrograman dan konfigurasi perangkat serta
akses ke logika pengguna. perangkat MachXO2 tersedia untuk operasi dari 3,3 V, 2,5 V dan 1,2 V catu daya, memberikan integrasi yang mudah ke dalam sistem keseluruhan.

Klasifikasi Lingkungan & EksporLCMXO2-2000HC-4TG144C
