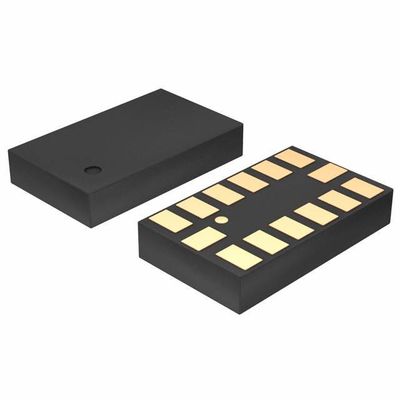

ADXL345 Akselerometer sumbu X, Y, Z ±2g, 4g, 8g, 16g 0,05Hz ~ 1,6kHz 14-LGA (3x5)
TYPE | Deskripsi |
Kategori | Sensor, Transduser |
Sensor Gerak | |
Akselerometer | |
Produsen | Analog Devices Inc. |
Seri | - |
Kemasan | Tray |
Jenis | Digital |
sumbu | X, Y, Z |
Jangkauan akselerasi | ±2g, 4g, 8g, 16g |
Sensitivitas (LSB/g) | 256 (± 2g) ~ 32 (± 16g) |
Sensitivitas (mV/g) | - |
Bandwidth | 0.05Hz ~ 1.6kHz |
Jenis output | I2C, SPI |
Tegangan - Pasokan | 2V ~ 3,6V |
Fitur | Lebar Bandwidth yang Bisa Disesuaikan |
Suhu operasi | -55°C ~ 105°C |
Tipe pemasangan | Permukaan Gunung |
Paket / Kasus | 14-VFLGA |
Paket Perangkat Pemasok | 14-LGA (3x5) |
Nomor produk dasar | ADXL345 |
Fitur dariADXL345
Daya ultralow: setinggi 23 μA dalam mode pengukuran dan
0.1 μA dalam mode siaga pada VS = 2,5 V (biasanya)
Skala konsumsi daya secara otomatis dengan bandwidth
Resolusi yang dapat dipilih pengguna dari 10 hingga 13 bit
Faktor skala 4 mg/LSB dalam semua rentang g
32-sample FIFO meminimalkan beban prosesor host
Satu ketukan, ketukan ganda, dan deteksi jatuh bebas
Pemantauan aktivitas/inaktivitas
Kisaran tegangan pasokan: 2,0 V sampai 3,6 V
Rentang tegangan I/O: 1,7 V hingga VS
SPI (3- dan 4-kabel) dan antarmuka digital I2C
Mode interrupt yang fleksibel yang dapat dipetakan ke salah satu pin interrupt
Jangkauan pengukuran dapat dipilih melalui perintah serial
Bandwidth dapat dipilih melalui perintah serial
10, 000 g kelangsungan hidup akibat syok
Bebas Pb/sesuai RoHS
Kecil dan tipis: Paket LGA 3 mm × 5 mm × 1 mm
Fitur produk yang ditingkatkan
Mendukung aplikasi pertahanan dan aerospace (standar AQEC)
Rentang suhu industri yang diperpanjang (-55 °C sampai +105 °C)
Standar dasar produksi terkontrol
Satu lokasi perakitan/ pengujian
Satu lokasi manufaktur
Pemberitahuan perubahan produk yang diperkuat
Data kualifikasi tersedia atas permintaan
Aplikasi dari ADXL345
Peralatan industri
Peralatan ruang angkasa
Klasifikasi Lingkungan & EksporADXL345
Atribut | Deskripsi |
Status RoHS | Sesuai dengan ROHS3 |
Tingkat Sensitivitas Kelembaban (MSL) | 3 (168 Jam) |
Status REACH | REACH Tidak terpengaruh |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
